及时发现220kV铁芯绝缘纸板破损缺陷

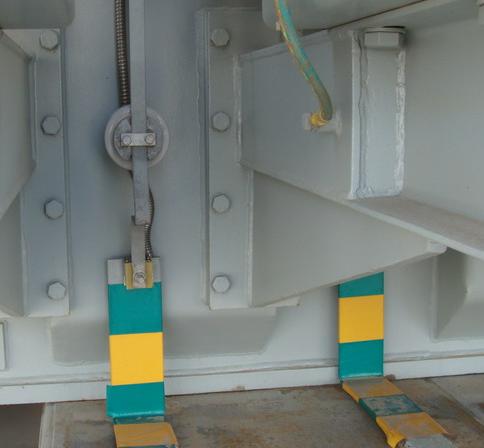

新疆电力公司阿克苏供电局于2010年安装了北京圣泰实时电气技术有限公司研发生产的SIM3-TR型变压器铁芯在线监测系统,对某220kV变电站的#1主变铁芯及夹件进行在线监测。

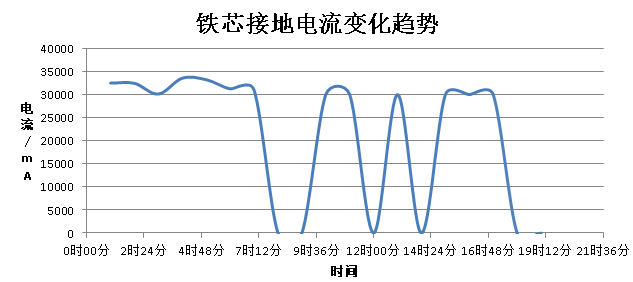

20105月份投运后,SIM3在线监测系统监测到#1主变的铁芯和夹件接地电流分别为5mA6mA20127月上旬开始,该变压器铁芯接地电流开始呈增长趋势,随后夹件接地电流也呈增长趋势。到7月中旬,铁芯接地电流达到19A左右,夹件接地电流达到33A左右。



     根据铁芯接地电流基本相等和夹件接地电流变化情况推断变压器可能故障原因为:铁芯由于运行振动导致绝缘纸板破损,铁芯之间短接,造成铁芯多点接地,继而破坏了夹件与铁芯之间的绝缘。

9月,该变压器停电内检,用2500V兆欧表则得铁芯各部分绝缘电阻如表2所示。接地线全部打开测试时,铁芯之间绝缘电阻为零;接地线依次打开测试时,铁芯对地绝缘电阻为零,证明了铁芯之间短接的推断。
